Hoekverbindingen met Weldments

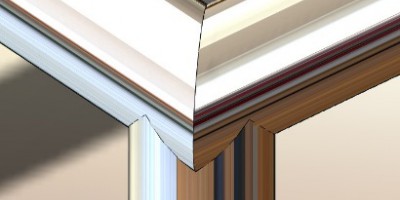

Voor het aanmaken van hoek-verbindingen tussen weldments is een handige tool opgenomen in SOLIDWORKS. U maakt hiervoor een schets van het gewenste frame en plaatst hier met de “structural member” feature weldments op zie fig.1.

hoekverbindingen fig1

Figuur 1

Zoals in fig.1 is te zien is Group 1 (horizontaal) getrimt met de weldment die in dezelfde Group ligt. De weldment uit Group 2 (verticaal) heeft zich zo aangepast dat deze aansluit op de weldments van Group 1. Voor dit frame willen we dat alle profielen zo worden getrimt dat ze alle drie op elkaar aansluiten. Hiervoor doen we “edit feature” op de zojuist aangemaakte “structural member”.

Er verschijnt nu een roze punt op het snijpunt van de weldments, wanneer u deze selecteert zal er een pop up menu tevoorschijn komen. In dit menu kunnen we de volgorde van de trim aangeven.

hoekverbinding 2

Figuur 2

Als u nu in het pop up menu voor beide “groups” dezelfde trim order aangeeft zal dit resulteren in drie gelijkwaardig getrimde delen (zie fig.3).

hoekverbinding 3

Figuur 3
